原料經過DLPCZ1620重型錘破粗碎后，由主皮帶機送到2臺3YKZ3070振動篩并篩，篩分1-3成品料，大于30mm的物料經返料皮帶機，由分料器送到DLPCZ1620重型錘破和DLPCZ1615重型錘破中再次破碎，再次破碎后的物料落入主皮帶機中；小于1-3的石料被輸送到由2臺2YKZ3070振動篩組成的并篩，篩分出石粉、0.5-1和1-2三種成品料。
| 設備 | 型號 | 數量 |
| 振動給料機 | DLZD2050 | 1臺 |
| 重型錘式破碎機 | DLPCZ1820 | 1臺 |
| 圓振動篩 | DL2YKZ3070 | 4臺 |
| 設備 | 型號 | 數量 |
| 振動給料機 | DLZD2050 | 1臺 |
| 顎式破碎機 | DLEV160 | 1臺 |
| 反擊式破碎機 | DLHCS1523 | 1臺 |
| 圓振動篩 | DL3YKZ3070 | 2臺 |
| 圓振動篩 | DL2YKZ3070 | 2臺 |

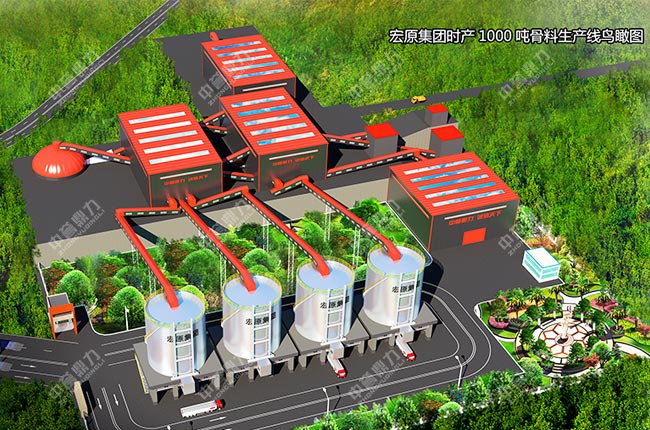

左圖為中譽鼎力為山東宏原集團設計的日產萬噸碎石投資方案鳥瞰圖，項目設計產能為每小時1000-1200噸，主機選用一臺DLPCZ1820重錘破和一臺DLPCZ1622整形式錘破，搭配一臺ZSJ1238雙轉子制砂整形機，同時出40-80mm、30-40mm、20-30mm、10-20mm、5-10mm骨料和機制砂等多種成品料。對破碎、篩分車間和皮帶輸送機鋼結構密封，成品料采用料倉儲存，防止粉塵外溢。
項目安裝中譽鼎力礦山智能管理系統，包括DCS控制系統、無人裝車系統等，提升生產線管理效率，智能化生產。

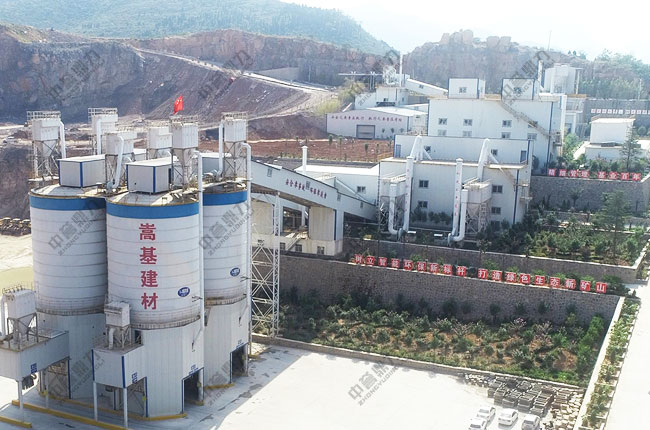

該項目是嵩基水泥與中譽鼎力二次聯手打造的日產萬噸級的碎石加工項目，采用封閉生產方式，并且引入礦山智能管理系統，是當?shù)匾?guī)模較大的一個環保、智能化砂石骨料生產線。

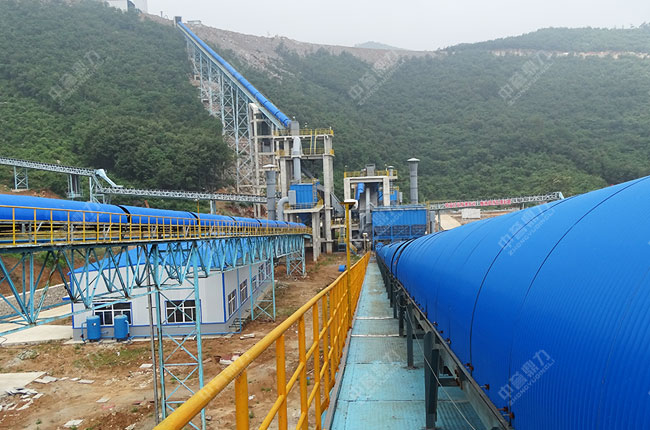

利用地形優勢，頭破出料口，利用下行皮帶，將物料輸送至二級破碎深加工，下行皮帶所需動力小，節省能耗，另外下行皮帶的變頻發電，也是整條生產線提供來源，解決的項目無電可用的局面。
以石灰石為加工原料為例，日產萬噸碎石廠要投資600-1000萬不等，在實際方案制作時，根據場地情況、原料大小、對成品料級配要求等不同，設備配置也有所差別，報價差別較大。
在上述碎石生產線流程圖我們看到，選用兩臺重錘破做主機，而在實際運用中，也有的可以將二級破碎換成整形式錘破，但是也有的需要配置2臺二破。而有的場地高低落差較大，就需要合理利用落差進行設備布局。
所以在制定碎石方案時，要結合原料硬度、原料大小、成品料需求、預算、場地實際情況等多種因素，才能獲取合理的生產線設備布局，提益，盡快收回成本。
當然以上介紹的都是固定式的，而對于經常轉移場地的用戶來說，配置一套移動式碎石生產線更為合適，不僅能適應各類地形，主機也能靈活配置，但是投資成本來說相對比較高。
日產5千噸碎石生產線常見破碎方案為重錘式破碎機一次破碎成型配置，鄂破加反擊破二段破碎方案，對于部分產量高或有制砂需求的會采用三段破碎工序，根據不同生產量，原料硬度、成品需求等，投資一條日產5000噸碎石生產線需要幾十萬到幾百萬不等，移動配置要高于固定配置方案。
日產3000方的砂石料生產線屬于中小規模的砂石項目，用到的設備種類包括給料機、破碎機、制砂機、振動篩、皮帶輸送機等，投資價格在百萬元以上。
時產300噸砂石生產線配置設備主要有給料機、顎式破碎機、重錘破、制砂機、振動篩等，設備選型需要結合原石硬度、客戶對產能和成品規格的需求、投資預算等多方面因素。中譽鼎力已建成多個成功案例，因地制宜設計圖紙方案。
每小時生產2000噸碎石設備有多種，一般多采用兩段一閉路形式，即“粗碎+中細碎+篩分”，根據工作時�？梢赃_(dá)到日產兩萬噸的石子生產量，具有生產能力大，易損件使用壽命長，便于碎石生產線生產運行管理等優勢。
日產5萬噸的碎石廠設備配置多樣化，投資方案有多種。諸如日產50000噸大型石子生產線比較常見的破碎方案有二段閉路或三段閉路，方案的優勢在于高產能需求下，能成品粒型要求。
年產50萬噸碎石生產線，平均時產量在100~150噸范圍內，根據碎石工藝不同，有一次成型碎石方案、二段破碎方案、移動破碎方案，根據設備的搭配方式不同，整套設備投資下來大概40-200萬。
